Güç Kaynağı AC220V±10% 50/60HZ
Güç 5,65 kW (maks.), Üst ısıtıcı (1,45 kW), Alt ısıtıcı (1,2 kW), Kızılötesi ön ısıtıcı (2,7 kW), Diğer (0,3 kW)
PCB Boyutu 412*370 mm (Maks); 6*6 mm (Minimum)
BGA Çip Boyutu 60*60 mm (Maks); 2*2 mm (Minimum)
IR Isıtıcı Boyutu 285*375 mm
Sıcaklık Sensörü 1 adet

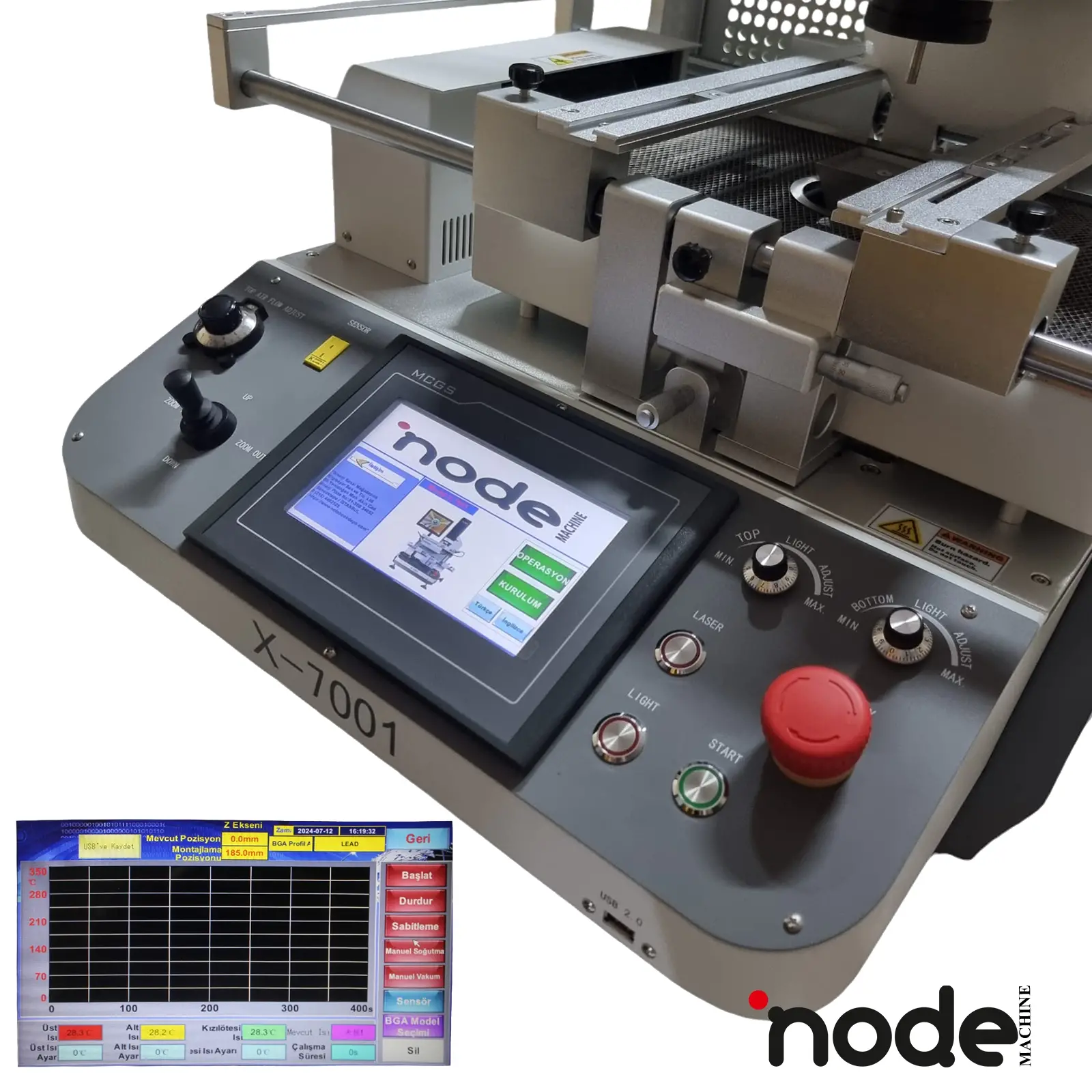

Operasyon Yöntemi 7 inç HD dokunmatik ekran
Kontrol Sistemi Otonom ısıtma kontrol sistemi V2 (yazılım telif hakkı)

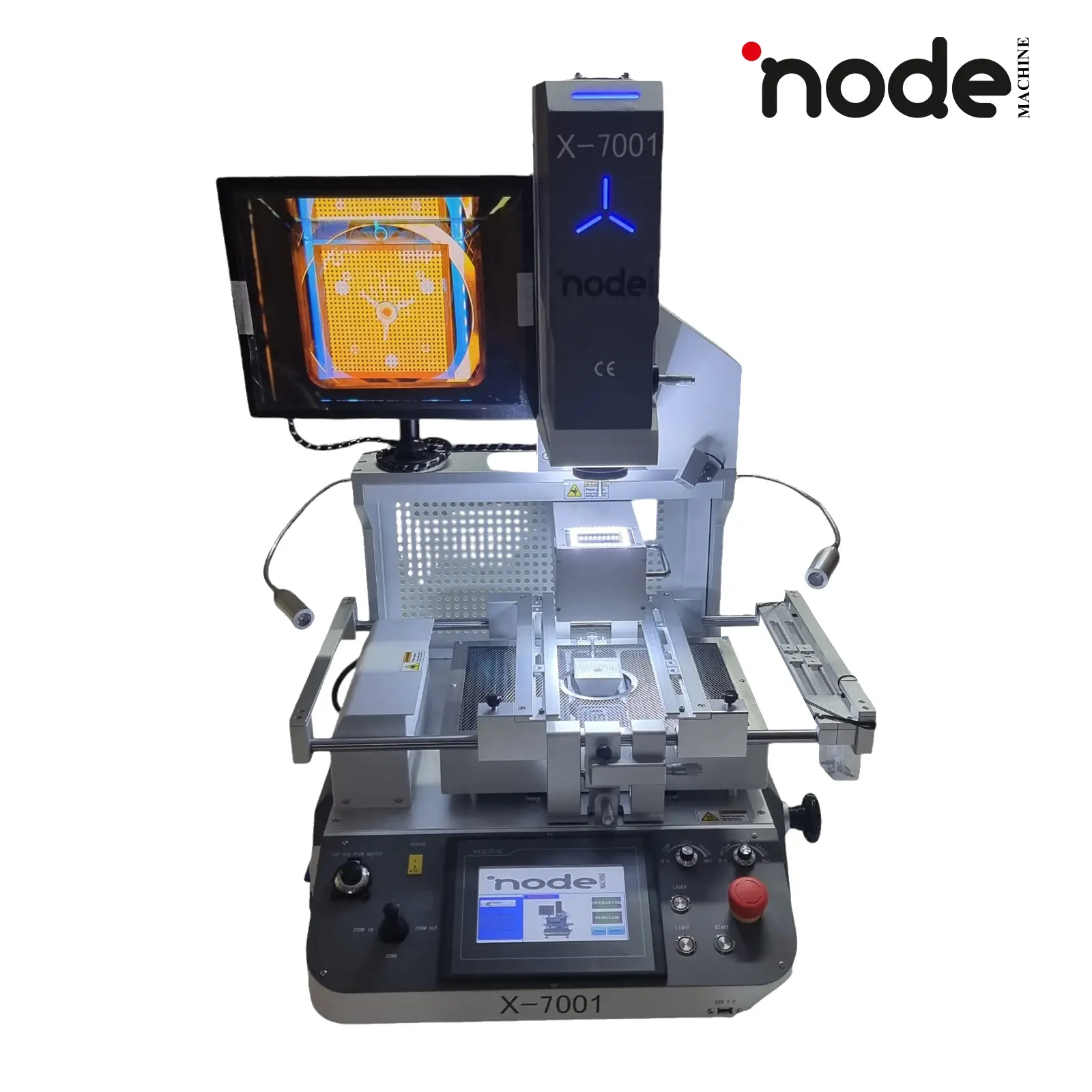

Ekran Sistemi 15 inç SD endüstriyel ekran (720P ön ekran)
Hizalama Sistemi 2 milyon piksellik SD dijital görüntüleme sistemi, lazer kırmızı nokta göstergeli otomatik optik zoom.
Vakum Adsorpsiyonu Otomatik
Hizalama Doğruluğu ±0,02 mm
Sıcaklık Kontrolü ±3℃'ye kadar doğruluk sağlayan K tipi termokupl kapalı devre kontrolü.
Besleme Cihazı HAYIR
Konumlandırma Evrensel bağlantı elemanlı V oluklu
Boyutlar L685*G633*Y850mm
Ağırlık 76 KG
Sıcak Hava Reproduksiyon İstasyonu ile Kızılötesi BGA Reproduksiyon İstasyonu Arasındaki Fark
Sıcak hava lehimleme istasyonu ile kızılötesi (IR) BGA lehimleme istasyonu arasındaki temel fark, devre kartını ısıtma yöntemleridir. Sıcak hava lehimleme istasyonu, alet-kart arayüzünden lehim toplarına ısı aktarmak için ısıtılmış hava kullanırken, IRBGA Yeniden İşleme İstasyonuHer bir topun erimesi için yeterli miktarda ısıyı kızılötesi ışık kullanarak ısıtır.Bir sonraki önemli fark, sıcaklık kontrol yöntemleridir: Sıcak hava lehimleme istasyonları PID sıcaklık kontrolü kullanırken, kızılötesi BGA lehimleme istasyonları oransal basınç modülasyonu (PPM) kullanır. PPM, milisaniyeler içinde basınçtaki değişiklikleri izleyebildiği için PID'den daha hassastır. Bu, bir karta lehim macunu uygularken veya bir kart üzerindeki lehim toplarını yeniden eritirken, PPM ayarlarınızı gerektiği gibi ayarlayarak hızlı bir şekilde yanıt verebileceğiniz anlamına gelir. PID ile, çoğu sistemdeki yavaş tepki süreleri nedeniyle bu, değişiklik başına yaklaşık 20 saniye sürerdi.Bir diğer önemli fark ise hava akışı kontrol sistemlerinde yatmaktadır; sıcak havanın özel bir hava akışına ihtiyacı yoktur çünkü yeniden akış sırasında soğutmaya gerek yoktur; tüm bu işlemler fırın haznesinin dışında, birbirine yakın veya uzak olmalarına bakılmaksızın tüm alanlara eşit şekilde hava üfleyen harici bir fan kullanılarak gerçekleşir.
